FCC 72M--75M 辐射问题

aaron_liuj · 发表于 2013-5-8 18:10:51

HDMI NEW

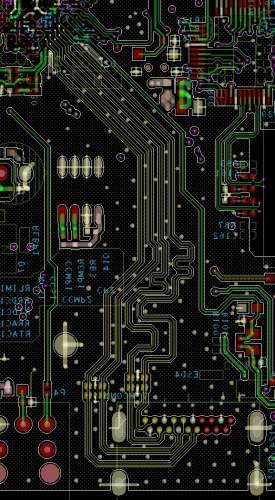

我们负责PCB的现在将HDMI部分走线从以前的双面走线改为单面走线，不知道有没有改善啊，另外，看到上面HDMI为了等长做了蛇形走线，会不会出现辐射问题啊？

还有 HDMI-TXCP HDMI-TXCN 差分时钟部分上面要不要串接磁珠啊，要的话，要串接多大的啊？

阿飞小白 · 发表于 2013-5-8 21:02:57

串bead，不可能ee都过不了，你的走线太长！

AAQQSS123321 · 发表于 2013-5-9 10:25:30

你的HDMI线本身没有问题吧，另外电视机有没有问题啊？外设很重要的。
另外先试试那些对策有效果后，在去改layout.

aaron_liuj · 发表于 2013-5-9 14:34:21

我试了很多线的，哪里有好的HDMI 线啊？推荐下吧，电视机应该没问题的，sony的，实验室说这个一直用的....

beiluo · 发表于 2013-5-9 20:39:31

要过认证以下方法试一下：
1 将每一对差分对上并联100欧姆电阻（0402）；
2 看硬件原理图，一般主芯片直接出来HDMI的，都可以软件或硬件调节驱动的，可以调节降低驱动试一下；
3 测试线缆选择屏蔽效果更好的，HDMI显示器也有较大关系，最好去一个好点实验室测试，哪里辅助设备应该都较好的。

阿飞小白 · 发表于 2013-5-10 21:50:28

情况如何？

小灰灰 · 发表于 2013-5-12 12:33:16

经常遇到这种问题，特别的麻烦

front01 · 发表于 2013-5-13 16:43:38

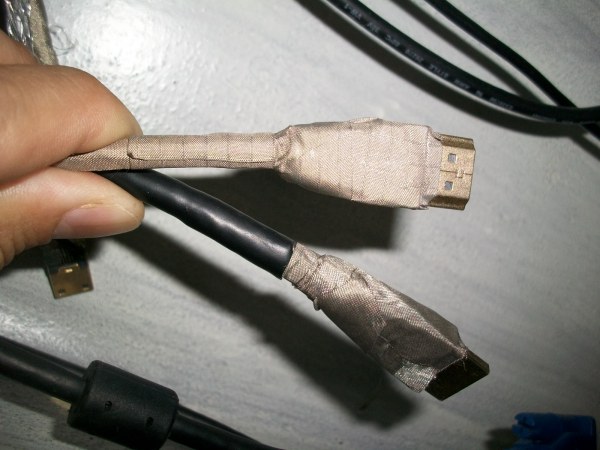

最好叫供应商做一条屏蔽比较好的线。两头用铜箔包一圈。这样就好应该就可以过了。前提你电视机没问题！！

webber_RAE · 发表于 2013-5-14 09:23:07

回复 1# aaron_liuj

这个解决了之后，可以做一个非常好的参考例子.
