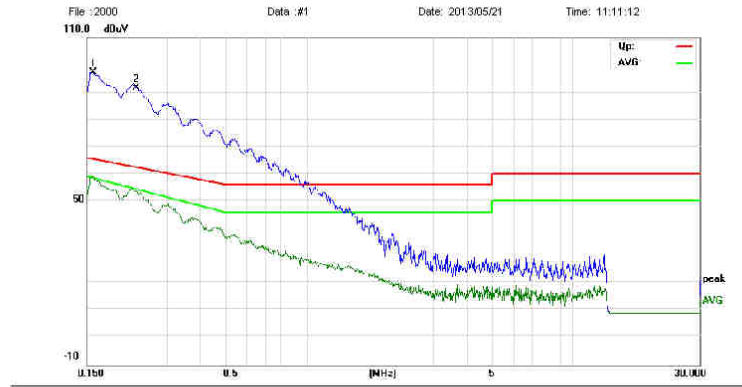

电磁炉传导400K前超20DB，怎么处理

mic29 · 发表于 2013-5-29 11:21:14

MOS及其控制IC的電路圖可否提供？
看來Ｇ極上沒有加匹配電阻
ＭＯＳ溫度是幾度啊？用這麼大的散熱片，應該也沒多少空間留給匹配電阻了
有可能改用TO-220F，讓散熱片下地嗎？但ＭＯＳ溫度應該會比現在高

front · 发表于 2013-5-29 11:34:16

数据

front · 发表于 2013-5-29 11:36:24

mic29 发表于 2013-5-29 11:21
MOS及其控制IC的電路圖可否提供？
看來Ｇ極上沒有加匹配電阻
ＭＯＳ溫度是幾度啊？用這麼大的散熱片，應 ...

你点击图片出来的就是他的传部电路图了

mic29 · 发表于 2013-5-29 11:57:04

SORRY!原來都是BJT
我想OVER的部分應該都是BB, 所以還是要加大CM CHOKE以及Y電容
另外試試將Y電容下地點飛線到主板地，應該會改善Y電容的功能，飛線當然是越短越粗越好

taik · 发表于 2013-5-29 14:33:07

估计是PWM控制MOS,如果是此电路，以差模为主加在MOS的电路附近，位置很重要

xyd82 · 发表于 2013-5-30 12:44:41

没有波形，也不能完全定位为差模干扰滤波板上铺地加Y电容试试，另外电磁炉要不要测骚扰功率呢？

xyd82 · 发表于 2013-6-28 09:19:06

楼主问题解决了吗？说下进展啊

wsn005 · 发表于 2013-7-4 23:35:09

问题解决了，就和大家分享一下

sunluster · 发表于 2013-7-9 21:28:00

滤波器进线、出线分开走Y电容的地与机壳地相接

front01 · 发表于 2013-8-2 08:47:33

谢谢大家的帮忙。把滤波板前面的X电容加大就可以了！！！！
