机顶盒 eMMC 400M/450M + HDMI 667M/742M 超标！

各位好：
        小弟的机顶盒辐射测试数据如下：

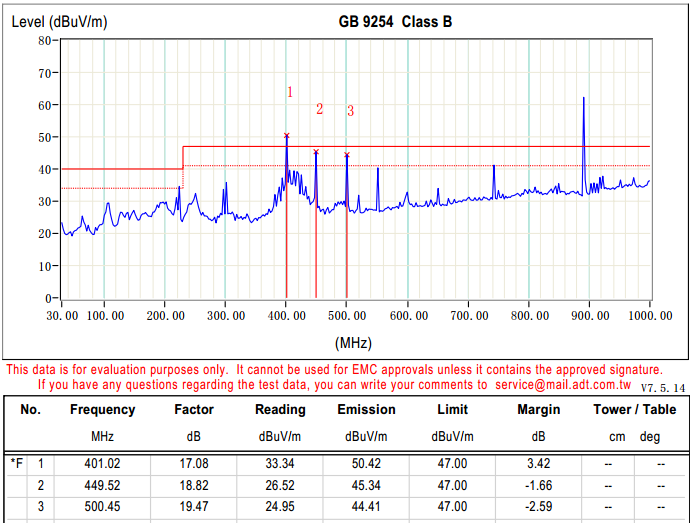

水平

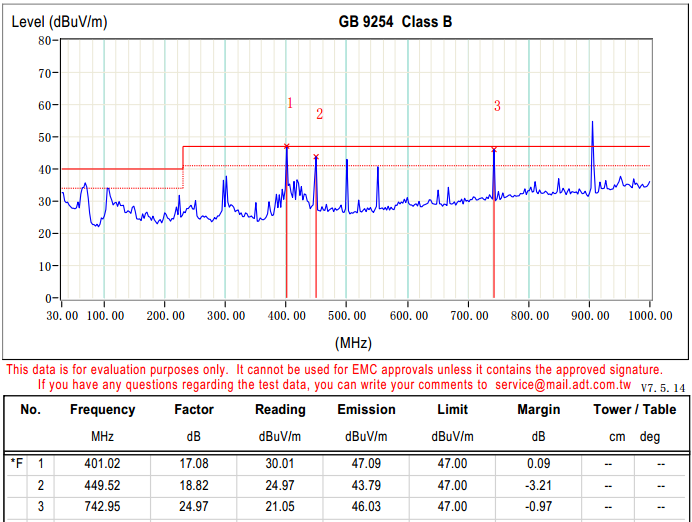

垂直


        四层板。工作时，eMMC 时钟为 50 MHz，HDMI 工作在 74.25 MHz。
                400M、450M 是 eMMC 发出的；
                667M、742M 是 HDMI 发出的；

        原理、布线如下：

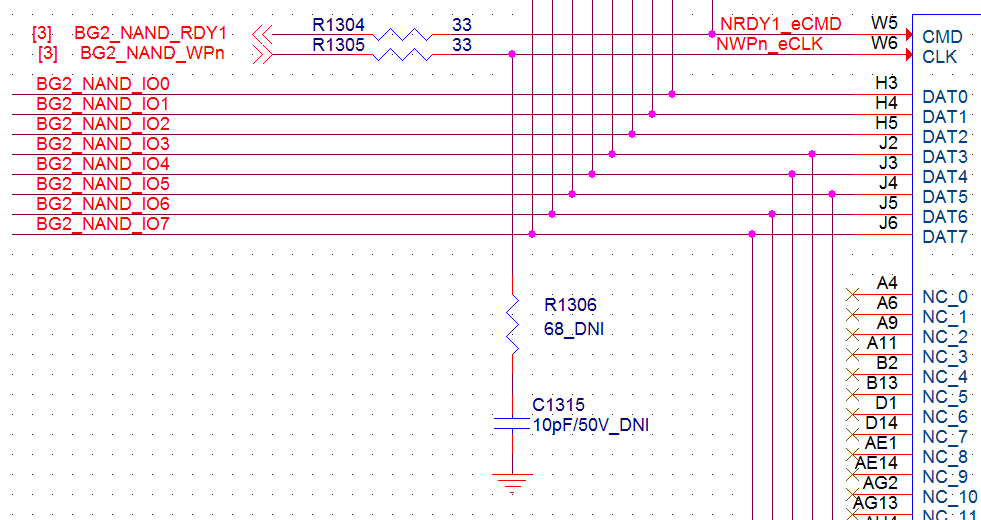

eMMC 时钟原理图

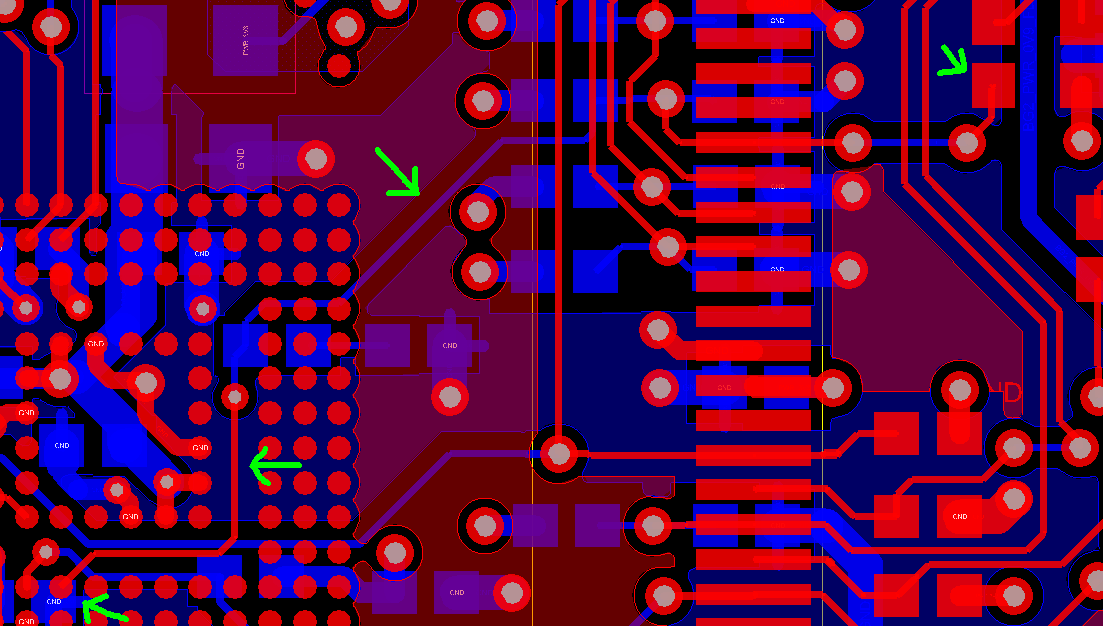

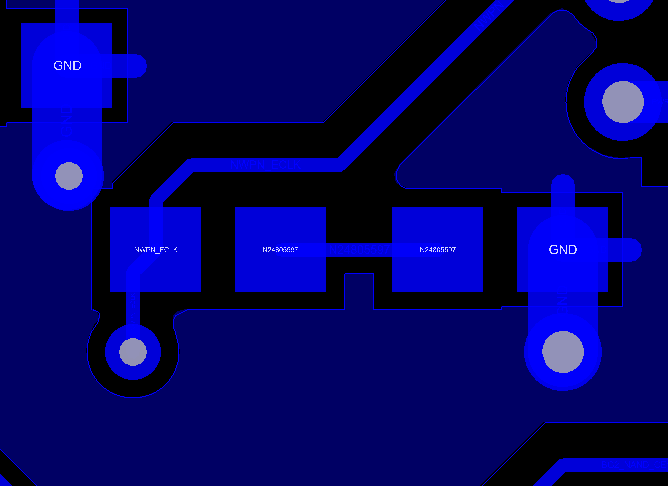

eMMC 50M时钟走线



eMMC走线2

        近场探测，是这部分走线发出发辐射。
        注意，R1306、C1315 都不贴时，便会出现一块死铜。不知道是不是产生辐射的原因？ 是不是应该避免？

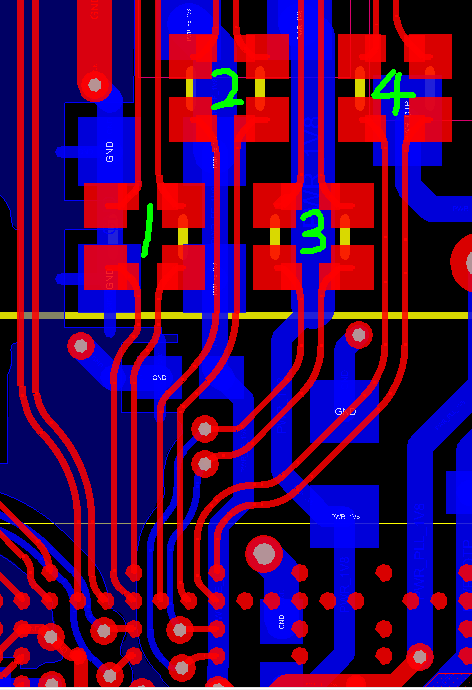

HDMI 主芯片端走线

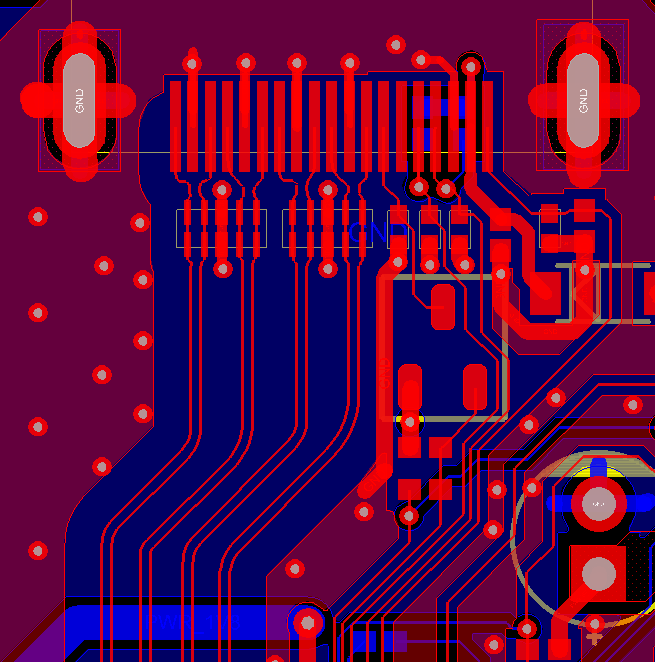

HDMI 接口端走线

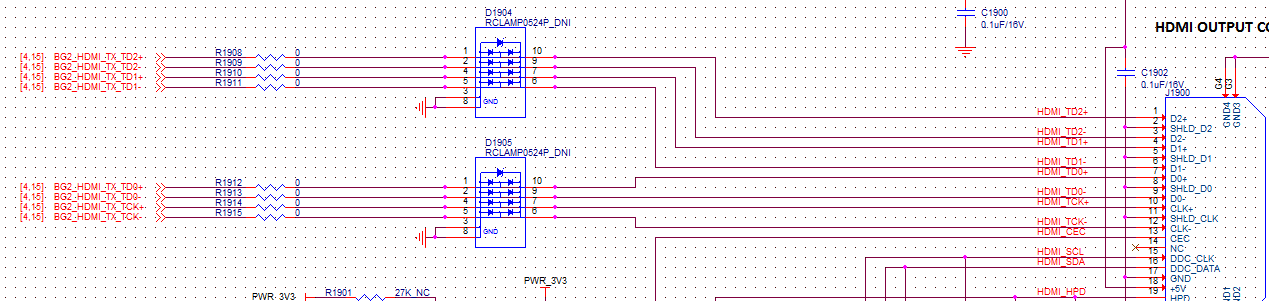

        HDMI 共模电感和 0 ohm 电阻做了封装兼容，但放在靠近主芯片的地方，而不是接口。

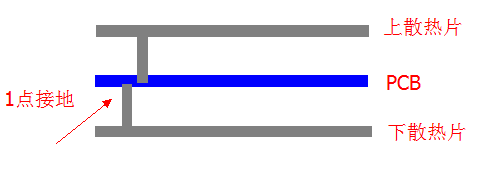

        机壳是塑料壳，上下都有散热铝片，铝片面积和 PCB 一样大，都使用 1 个导电布接地。
        近场探测时，意外发现：对于散热片接地，2 个点接地比 1 个点接地效果好很多。


        目前，情况是这样。在此，向朋友们问问，是否有好的建议去改善？ 谢谢大家 ！ ！


时钟的那个你看看你时钟布线，回流要连续，特别是电视盒，可能单板层数少，布线跨分割会换层可能都引起时钟的问题；
HDMI的共模电感怎么能放在芯片侧啊，I/O口的要放在接口侧，另外，HDMI的论坛很多经验贴，好多的同行都说HDMI的线很重要，要选好些的线；
另外，散热器接地点越多越好，现在很多数字板，由于散热器接地会占用芯片出线的很多空间，所以选择了不接地。

尝试散热片拿掉，看结果，个人认为散热器接地点太少。另，想问问，您用的是哪家厂商的主芯片，我这做机顶盒还是挺多的，看看是不是同型号，给你一些相关的设计建议。另初看layout，不怎么规范，很多直角shape没修，HDMI走线基本上很多公板上都这样，很多layout工程师都喜欢直接参照公板，殊不知，就算是同样的主板，一旦机构设计不同，电磁兼容的表现也是不同的，这还要咱们EMC工程师去纠正。另RC滤波的Gnd直接贴到Gnd shape上也是不错的选择，

非常感谢 2 位的建议！我把这些措施加进去，再去做些测试。
我们用的主芯片是 Marvell 的，估计用的不是很多。

HDMI线要屏蔽非常好的。两个接头要360度接地。效果很好。

金老弟 发表于 2013-10-14 08:34
非常感谢 2 位的建议！我把这些措施加进去，再去做些测试。
我们用的主芯片是 Marvell 的，估计用的不是很 ...

我做过，回头找找以前的资料

我记得以前这个芯片i最主要的问题是在Hdmi也是弄了很久，最后的办法还是那几样换线 换周边 接地 ，我们当时做的是四层板，问题可能比你小一些。另这个emmc 电源滤波很重要，时钟出现问题，不一定就是时钟本身，找到天线很重要，多尝试接地，还有参考层return patn ，不行上jw验证一下，办法多得是，慢慢来，加油！
