220MHz左右辐射加多大容量的电容合适

jack1981520 · 发表于 2014-1-17 17:58:42

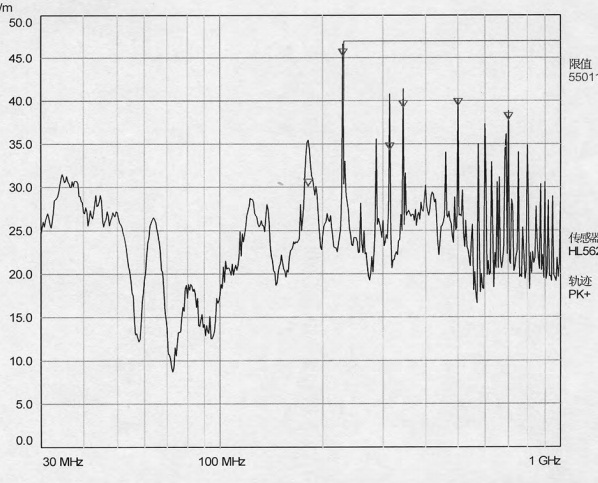

如图所示，在229MHz的时候辐射，超标，经过实验初步判断为MCU主频的影响（220MHz），降低主频后超标点同样会降低到主频附近，在VCC上加过电容，会有改善，但还是超标，是电容不对吗？配的电容为1000pf+22pf，超标3DB左右，比以前降低6DB左右，求赐教啊！

walterP · 发表于 2014-1-17 18:41:22

为什么用22pf这么小的电容，你们有很高的频率吗？
有了1000p，再加个0.1u试试？

walterP · 发表于 2014-1-17 18:45:49

注意一下滤波电容的位置，不能有绕过滤波电容的耦合路径

jld326 · 发表于 2014-1-17 21:41:19

对，位置很重要，还有引线尽量短，封装也很重要，注意esl

桃花岛主 · 发表于 2014-1-17 23:04:35

0.1uf+1000pf试试怎么样，另注意MCU上的电源尽量每个都加电容。

lsp25071050 · 发表于 2014-1-18 00:41:16

1.晶振外壳是否接地，没接则接地；
2.VCC串一个在超标点频率范围附近阻抗约600欧的磁珠。

zhegexiayu · 发表于 2014-1-18 15:20:52

芯片供电电源上每个管脚加一个0.001uf的贴片电容，电源管脚上适当还得加几个0.1uf的贴片电容，芯片下面的PCB的GND布局要合理，其他的就是通讯线不要交叉了

mic29 · 发表于 2014-1-20 10:40:13

可能可以在VCC加電容完全解決，但必須是在問題只出現在VCC時

如果是CLOCK或其他地方也有問題，而且造成FAIL，就不能由VCC加電容解決
LZ有信心一定是VCC的問題嗎？

jack1981520 · 发表于 2014-1-21 10:31:35

mic29 发表于 2014-1-20 10:40
可能可以在VCC加電容完全解決，但必須是在問題只出現在VCC時

如果是CLOCK或其他地方也有問題，而且造成F ...

没有完全的信心，公司仪器有限无法精确定位，只是在在VCC等电源上增加电容后情况得到了改善

jack1981520 · 发表于 2014-1-21 10:32:46

zhegexiayu 发表于 2014-1-18 15:20
芯片供电电源上每个管脚加一个0.001uf的贴片电容，电源管脚上适当还得加几个0.1uf的贴片电容，芯片下面的PC ...

定型的东西，只能在上面进行改动
