脉冲上升沿与谐波频谱的频谱的问题

[复制链接]
emclover 发表于 2014-8-28 21:55:45 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
48金钱
如图，低频段为常数，1/πt点为-20dB/decade;1/π Tr点为-40dB/decade转折点；
问题：低频段的常数是多大？梯形脉冲的时域、频域关系具体怎么得出这样的频谱图的。希望大牛能深入彻底的给大家剖析讲解下，谢谢。

回复

使用道具 举报

精彩评论6

桃花岛主 发表于 2014-8-31 23:54:01 | 显示全部楼层
记得郑军奇的那两本书里面就有，傅里叶变换推导出来，我明天翻翻书看看，然后讨论。
回复

使用道具 举报

笨狗熊1号 发表于 2014-9-1 00:34:13 | 显示全部楼层
傅立叶变换过来的，要想原理上知道百度傅立叶变换。只是应用的话只要知道干扰的包络，参考《电磁干扰排查及故障解决的电磁兼容技术》的1.4，说的很详细。低频常数是20log（2A*Td/T)，A是幅度，Td/T是占空比，两个转折频率f1=1/pi*Td, f2=1/pi*T。网上有电子档，自己找下。

点评

emclover
如果Td/T是占空比，则Td 是高电平宽度，T为周期宽度；但”两个转折频率f1=1/pi*Td, f2=1/pi*T。“中，Td应该是上升沿时间才对。T应该是高点品宽度才对。不知道我的理解是否正确  发表于 2014-9-1 15:56
emclover
非常感谢点拨和资料推荐。  发表于 2014-9-1 14:20
回复

使用道具 举报

 楼主| emclover 发表于 2014-9-1 14:19:34 | 显示全部楼层
桃花岛主 发表于 2014-8-31 23:54
记得郑军奇的那两本书里面就有，傅里叶变换推导出来，我明天翻翻书看看，然后讨论。

OK 谢谢，期待岛主的解读。
回复

使用道具 举报

chen2006 发表于 2014-9-11 15:58:42 | 显示全部楼层

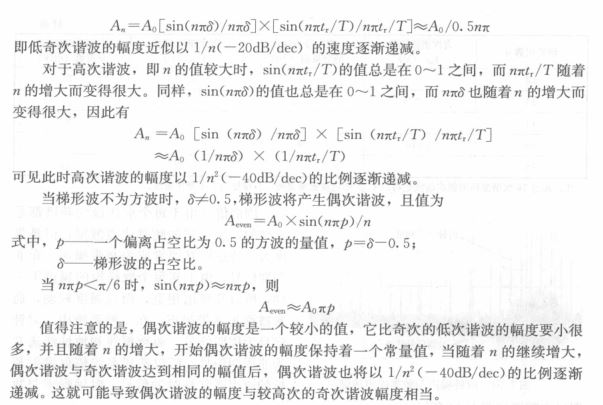

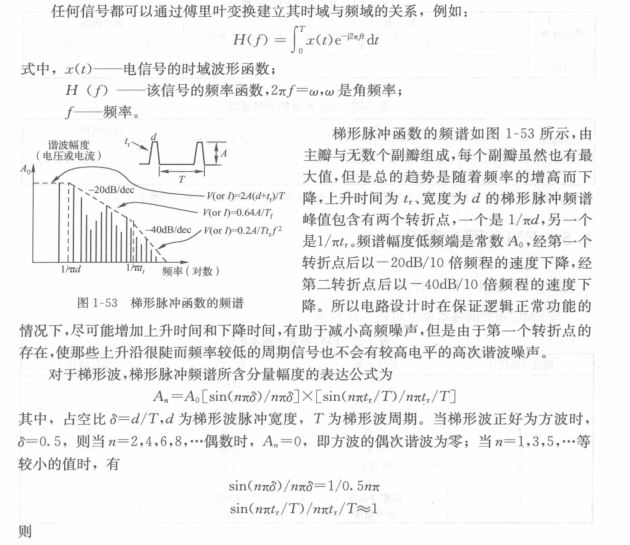

公式如图
回复

使用道具 举报
