EN61000-4-6 射频场感应的传导骚扰抗扰度(注入电流)测试原理疑问

472124510 · 发表于 2014-10-4 21:25:07

这国庆在看-4-6标准的时候遇到一些疑问，希望各路大神支招。

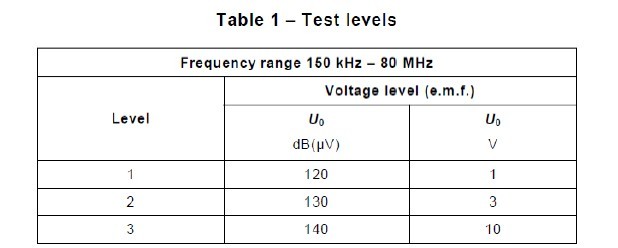

1、按照标准要求，测试要求的电动势e.m.f.电压，用有效值r.m.s.表示如下图，e.m.f为非调制信号开路时的测试电压。

TABLE 1

这只是开路时而且是未调制的电压，但按80%AM调幅调制后施加到EUT端口的r.m.s会是多少呢？？(例如通常我们1V电压去到EUT端口会是多少V？？)会有理论值吗？还是在校验的时候得出？？

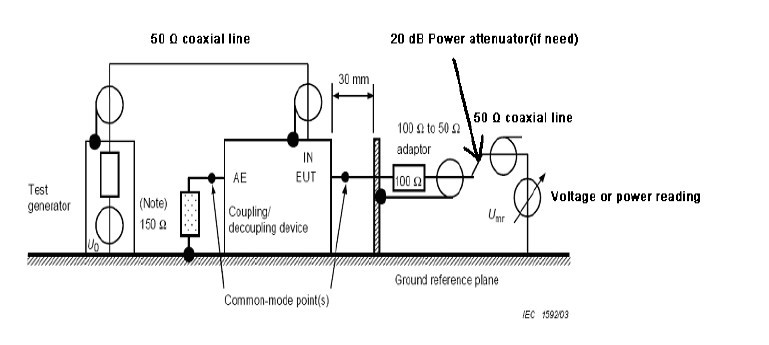

2、在校验CDN时需要用到一个20dB的衰减器，这个衰减器在这里的作用主要是什么？是否一定需要端接？

CDN校验布置

mark · 发表于 2014-10-4 21:52:23

来了

mark · 发表于 2014-10-4 21:55:16

衰减器的目的是降低功率，匹配阻抗。

mark · 发表于 2014-10-4 21:57:02

按80%AM调幅调制后施加到EUT端口的r.m.s会是多少呢？理论上是，1.8倍的关系。因此，假如你测试1V，那么加上AM调制后，应该是1.8V的最高电压值。

472124510 · 发表于 2014-10-4 22:06:16

mark 发表于 2014-10-4 21:55
衰减器的目的是降低功率，匹配阻抗。

但在校准的时候一定需要吗？

mark · 发表于 2014-10-4 22:11:28

可以不要，只要确保你的功率计不会被功放送出来的强信号烧坏，就不需要接该衰减器。

472124510 · 发表于 2014-10-7 11:57:42

mark 发表于 2014-10-4 21:57
按80%AM调幅调制后施加到EUT端口的r.m.s会是多少呢？理论上是，1.8倍的关系。因此，假如你测试1V，那么加上 ...

想问一下那1.8倍关系是怎么得出来的？？

lu000583 · 发表于 2014-10-7 12:12:20

20db衰减主要保证驻波比，通俗点就是阻抗匹配

mark · 发表于 2014-10-7 21:51:29

因为你测试的时候是 AM 80%的调制。所以，理论值是会出现电压幅值1.8倍关系。这样你就明白了。

永恒的瞬间 · 发表于 2014-10-8 09:07:12

学习了，mark是高手。
