脉冲干扰导致电路工作不正常，如何解决？

现在手上有一电路板，里面接有PS2鼠标，正常工作可左，右键单击，可移动鼠标，现在做一个小测试，旁边放一个180W的台钻，然后， 我不断地开关这台台钻，电路板的鼠标工作不正常，比较大的机率死掉，移动不了，用示波器观察，发现打开台钻时，会有一串脉冲干扰电路，请问如何有效的滤掉这些脉冲呢？

脉冲也由可能通过空间耦合，如果只是线上的传导，可以安装两级共模滤波电路。也可以套一个磁环试试。

回复 1# figoxwm

至少要有主芯片的电路图。

PS2接口

power.pdf (220.43 KB, 下载次数: 23)

2011-11-15 17:38 上传

点击文件名下载附件

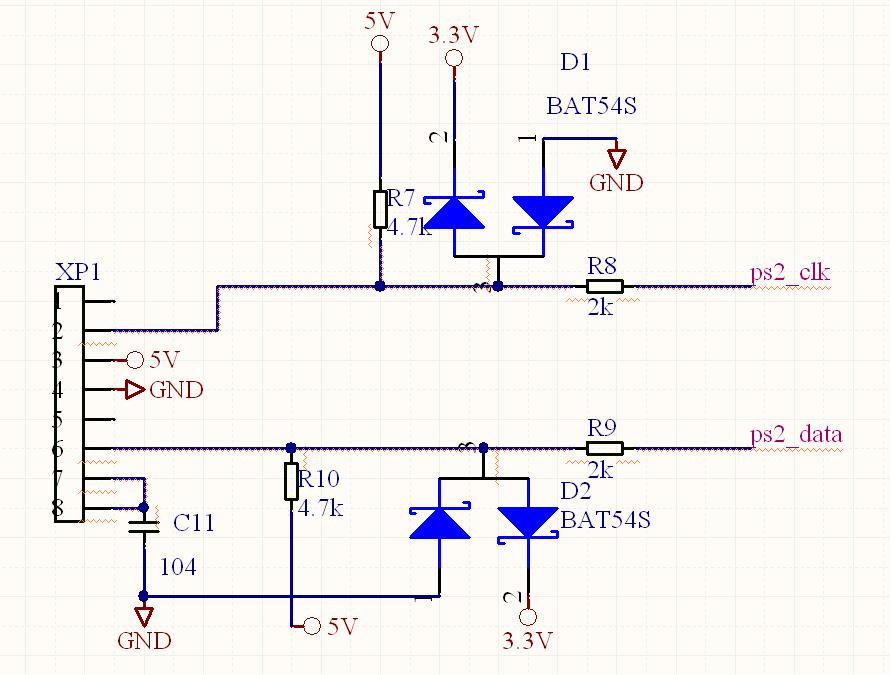

大家可以帮忙看看，电源和PS2接口的原理图，看我的电源还能怎么修改能解决这个问题呢？

可以将D1，D2不安装，楼主实验一下，请告知结果！

请问楼主R8，R9所起的作用？

脉冲也由可能通过空间耦合，如果只是线上的传导，可以安装两级共模滤波电路。也可以套一个磁环试试。
yueweiman 发表于 2011-11-15 14:28

   两级共模电路是怎么样的？可否指点一下？谢谢

可以将D1，D2不安装，楼主实验一下，请告知结果！
zzbsfere 发表于 2011-11-15 18:35

   无效果，已测试了。。

请问楼主R8，R9所起的作用？
zzbsfere 发表于 2011-11-15 18:37

   鼠标需要5V供电，主控是3。3V系统，R8，R9只是防止IO烧的，几百欧电阻即可

有点像EFT啊，台钻感性负载，感性负载重复性开关就是EFT；
在台钻电源输出线或单板电源输入线加个镍锌磁环试试？
