脉冲干扰导致电路工作不正常，如何解决？

回复 7# figoxwm




有点像EFT啊，台钻感性负载，感性负载重复性开关就是EFT；
在台钻电源输出线或单板电源输入线加个镍锌磁环 ...
桃花岛主 发表于 2011-11-15 22:38

    谢谢桃花岛主指点，镍锌磁环我还没接触过，我再查查资料，可以在电路板上做文章吗？因为如果做产品的话，挂上这个东西不太好看啊

回复  figoxwm
yueweiman 发表于 2011-11-16 08:19

    谢谢指点，我现在用的是现成的开关电源了，可以在直流处加二级滤波解决吗？

回复 13# figoxwm


    可以加到那，试试吧，如果是线上的传导会有效果的。

回复  figoxwm


    可以加到那，试试吧，如果是线上的传导会有效果的。
yueweiman 发表于 2011-11-16 11:23

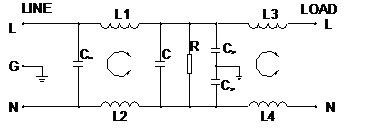

    如果是接直流的话，L2,L4是接到GND上吗？还有里面的参数有讲究吗？再次谢谢

直流的话就用PI型滤波吧，用上面的滤波方式将共模电感一端接地由于电路不平衡，可能造成更大的干扰。

对电路板输入端滤波，同时做一个屏蔽盒把电路板装里面再试试

可以尝试在线上加磁珠，滤除线上的共模干扰。鼠标比较脆弱，就是又时候测静电时连续放电都可能会死掉。

看了一下楼主的原理图，端口部分可谓没有滤波设计啊。
简单分析一下你的原理图：一进来就是D1和D2做防护，嵌位在约4V~Vc之间；然后就是分别通过电阻上拉到5V。除此之外，再无其他。

愚见：
1、PS2供电的5V接104电容到GND
2、然后两条信号线（CLK和DATA）分别接180PF到GND
3、每条信号线串一个磁珠，选100M@80ohm，通流300mA足矣。
4、进来的D1/D2防护感觉相当浪费啊，你那个串阻足够抗一般瞬态热插拔的冲击了，建议去掉。

有无效果，希望能得到楼主反馈，谢谢。

楼上说的信号线上加电容是不是应该加到磁珠的后面或者是串电阻的后面。最好磁珠换成共模电感试一下
