GB9254辐射场地测试传导桌子高40cm怎么回事？

crown · 发表于 2012-2-16 11:32:13

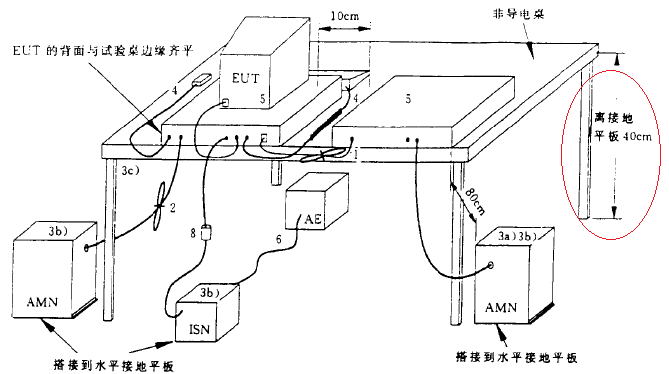

GB9254-1998图7，辐射场地传导测试的桌子高40cm，传导场地测试桌子是80cm，有何区别？

jay880422 · 发表于 2012-2-16 16:50:20

我的标准是2008版的，这个应该是第二种测试方法，标准上有写：
用一块水平参考接地平板进行试验(例如在开阔试验场地<O ATS) 或屏蔽军内进行人将
EUT 放在水平参考接地平板上方0.4m 的非导电桌子上。

zhuyeqing · 发表于 2012-2-16 20:09:56

楼主所说的是信息设备的电源端子传导骚扰测试的两种布置方法。采用0.8米高非导电桌子的布置必须以垂直参考接地平板进行试验，且EUT背面与垂直参考接地平板相距0.4m；采用0.4米高非导电桌子的布置必须以水平参考接地平板进行试验。

桃花岛主 · 发表于 2012-2-16 23:29:45

回复 3# zhuyeqing

讲的很专业，学习了！我还没有用这种环境测过传导，和屏蔽室0.8的测试结果差别应该不大吧。

zhuyeqing · 发表于 2012-2-17 21:15:27

回复 4# 桃花岛主

利用水平参考接地平板的方法我也没试验过，也只做过0.8米的

mark · 发表于 2012-2-17 23:15:02

我们的也是 0.8米的。

yt007edward · 发表于 2012-3-20 16:01:45

都是0.8m的高度啊

zhuyeqing · 发表于 2012-3-20 18:18:48

回复 7# yt007edward

如果在电波暗室里测量，若采用0.8m高木桌，EUT背面与垂直参考接地平板距离40cm不容易实现，采用0.4m高的木桌比较合适即采用水平接地平板做参考

airfly · 发表于 2012-3-25 10:28:46

回复 8# zhuyeqing

这么说这种方法就是适用于暗室测试传导骚扰的场合，是不是暗室尖劈吸波材料长，才不容易实现？

zhuyeqing · 发表于 2012-3-26 18:04:34

回复 9# airfly

我是这样理解的
