关于共模电流的测试及影响

测试结果

测试方法

关于共模电流的测量？

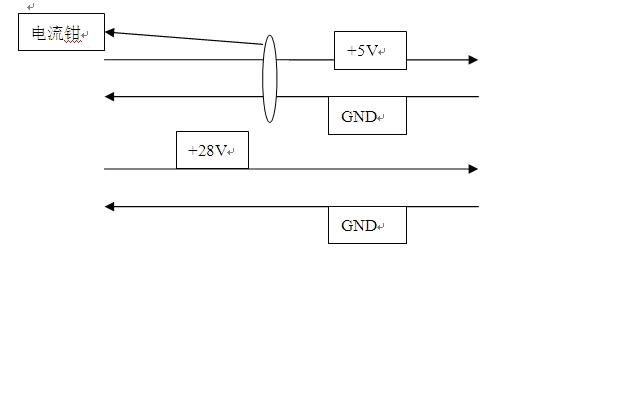

利用电流钳测量供电电缆共模电流，如下图所示

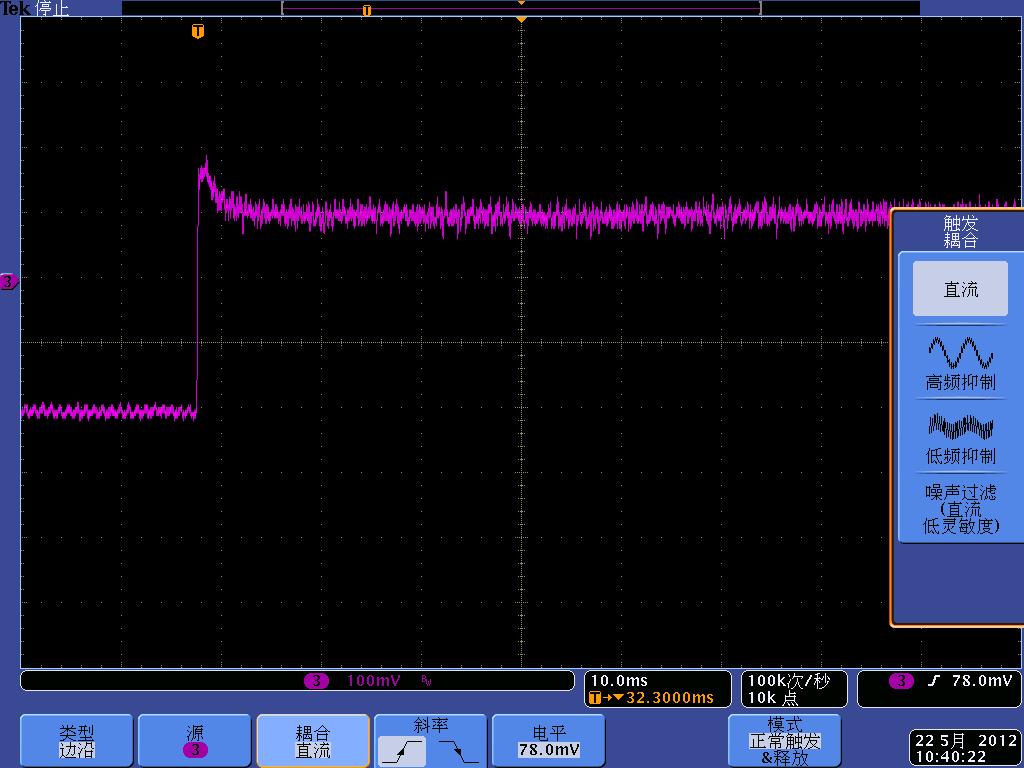

电流钳，28V负载突变时，在5V供电线缆上测试的共模电流，结果如上图，这个怎么分析或者测试一下，这个共模电流对5V的影响呢？

电流钳档位为100mV/A

回复 1# aabbye

首先要说的是，共模在系统中无处不在，因为共模和差模不停的转换，再者要说的是，有共模不一定就会影响系统的EMC性能；

对于你这个共模，如果是I/O线上的，可能有风险，此时可以根据共模电流的大小、线缆长度、共模电流的频率估算此共模频率在一定距离处所引起的辐射场强，然后和标准限值对比，评估有没有风险，另外也可以根据《电磁干扰故障诊断与排查技术》 中提到的用电流卡钳测试共模电流大小做风险评估。
