CST和HFSS仿真孔缝耦合的场分布

[复制链接]
啊打 发表于 2012-7-4 10:59:28 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
第一次发帖。请大家多多关照。
对开孔谐振腔,通过平面波入射,计算谐振腔内某一个面上的场分布。我用了CST和HFSS两个软件进行仿真,发现计算出的场分布形式上基本吻合,但是数值上差别甚大,目前也不知道问题出在哪里。。。        求高人指点,大家积极发言,有什么想法,一起讨论,共同进步啊!!!  模型及仿真结果如下。

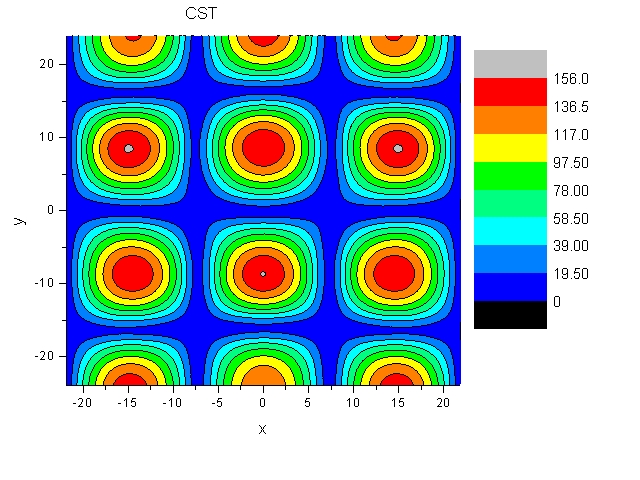

CST的X面.JPG CST的X面

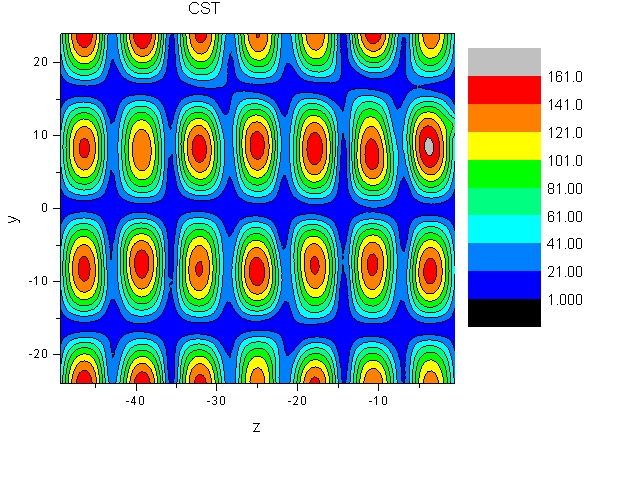

CST的Z面.JPG CST的Z面

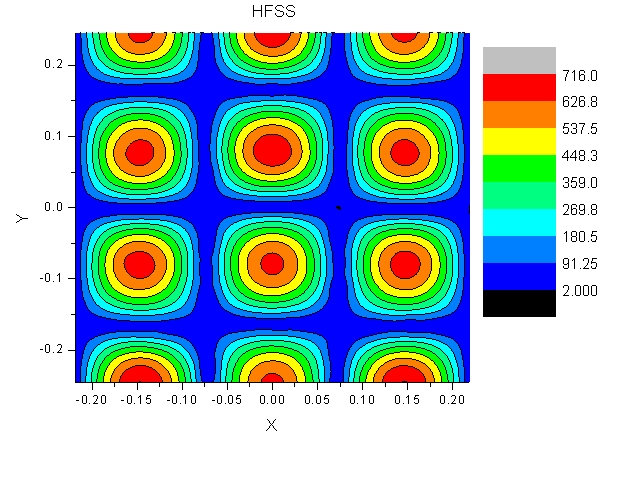

HFSS的X面.JPG HFSS的X面

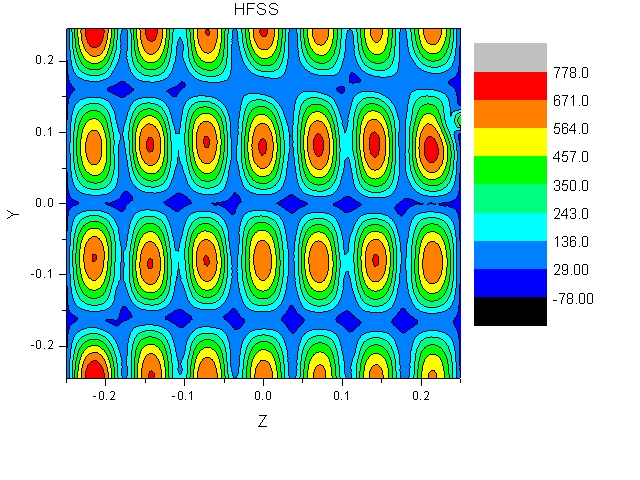

HFSS的Z面.JPG HFSS的Z面
模型.rar (51.12 KB, 下载次数: 145) 模型
模型的尺寸相同,均采用平面波照射,平面波极化相同,幅度均为100V/m。

精彩评论8

zhuyeqing 发表于 2012-7-4 13:34:41 | 显示全部楼层
hfss里的模型 都没有设置材料,另外谐振腔的仿真应是选择本征模式求解类型,不需要定义激励和不能定义辐射边界条件 希望楼主详细描述下 感觉有好多看不明白的
yilonguu 发表于 2012-7-4 16:36:47 | 显示全部楼层
兄弟没有没安装软件啊上传一下吧
桃花岛主 发表于 2012-7-4 21:19:48 | 显示全部楼层
CST仿真结构敌不过HFSS吧,对这两个软件我有稍稍了解,CST仿真结构不是它的强项,谐振腔的建议用HFSS。
douaiyu 发表于 2012-7-4 22:23:41 | 显示全部楼层
回复 4# 桃花岛主


    岛主,能用HFSS仿真群脉冲实验吗?
顽石 发表于 2012-7-5 09:05:56 | 显示全部楼层
楼主CST和HFSS都会用,佩服啊佩服,我正在学CST,能否共享些仿真的资料啊。
 楼主| 啊打 发表于 2012-7-5 17:05:12 | 显示全部楼层
软件太大,不适合上传。。网上也容易下载到。。
 楼主| 啊打 发表于 2012-7-5 17:07:24 | 显示全部楼层
谢谢大家的积极发言。。
也谢谢版主的建议。。
我重新叙述下问题,,的确发现用谐振腔这个词,很容易误解大家。。
 楼主| 啊打 发表于 2012-7-5 17:15:53 | 显示全部楼层
我画了一个有一定厚度的金属盒子,里面是掏空的,可以认为填充的空气。在金属盒子X0Y面上开有一个缝,通过平面波在金属盒子外面照射,想计算一下平面波耦合进金属盒子后,里面的场分布是怎么样的。通过HFSS 和CST两个软件仿真,发现,对于我测试的面上,电场Y分量的分布一致,然而对应的场值却相差有点大。。会不会是两个软件的算法不一样,导致场值计算结果不一样?还是说我的HFSS计算出的场值,还需要什么归一化一下?
